Zaprojektowano całkowitą wymianę więźby dachowej, stropów nad parterem i nad 1 piętrem, wzmocnienia ścian nośnych oraz fundamentów. Zaprojektowano wymianę istniejących stropów na stropy WPS. Schemat statyczny więźby dachowej nie uległ zmianie. Ściany i fundamenty należy wzmocnić ściągami stalowymi oraz kotwami spiralnymi. Konstrukcję nośną obiektu stanowią ściany murowane z cegły pełnej na zaprawie cementowo - wapiennej, posadowione na fundamentach z cegły, kamienia i betonu oraz belki stalowe oparte na ścianach i słupach. W ścianach zaprojektowano wzmocnienia z C200,LR150. Na ścianach i belkach stalowych oparto stropy typu WPS . Nad piwnicą istniejący strop na belkach stalowych. Dach zaprojektowano jako dwuspadowy o konstrukcji drewnianej, w układzie płatwiowo - kleszczowym rozpiętości ok. 11,8 m. Konstrukcja układu więźby składa się z krokwi, płatwi, murłat, słupów wraz z mieczami, kleszczy i zastrzałów.
LOKALIZACJA
Wrocław / Polska
POWIERZCHNIA CAŁKOWITA
1 000,00 m²
POWIERZCHNIA UŻYTKOWA
900,00 m²
| Architektura: | BCM Architekci |
| Architektura Projektant: | mgr inż. arch. Jacek Miller |
| Konstrukcja: | UPB Piotr Ciesielski |
| Konstrukcja Projektant: |
mgr inż. Piotr Ciesielski mgr inż. Patryk Germata mgr inż. Monika Tymczyszyn |

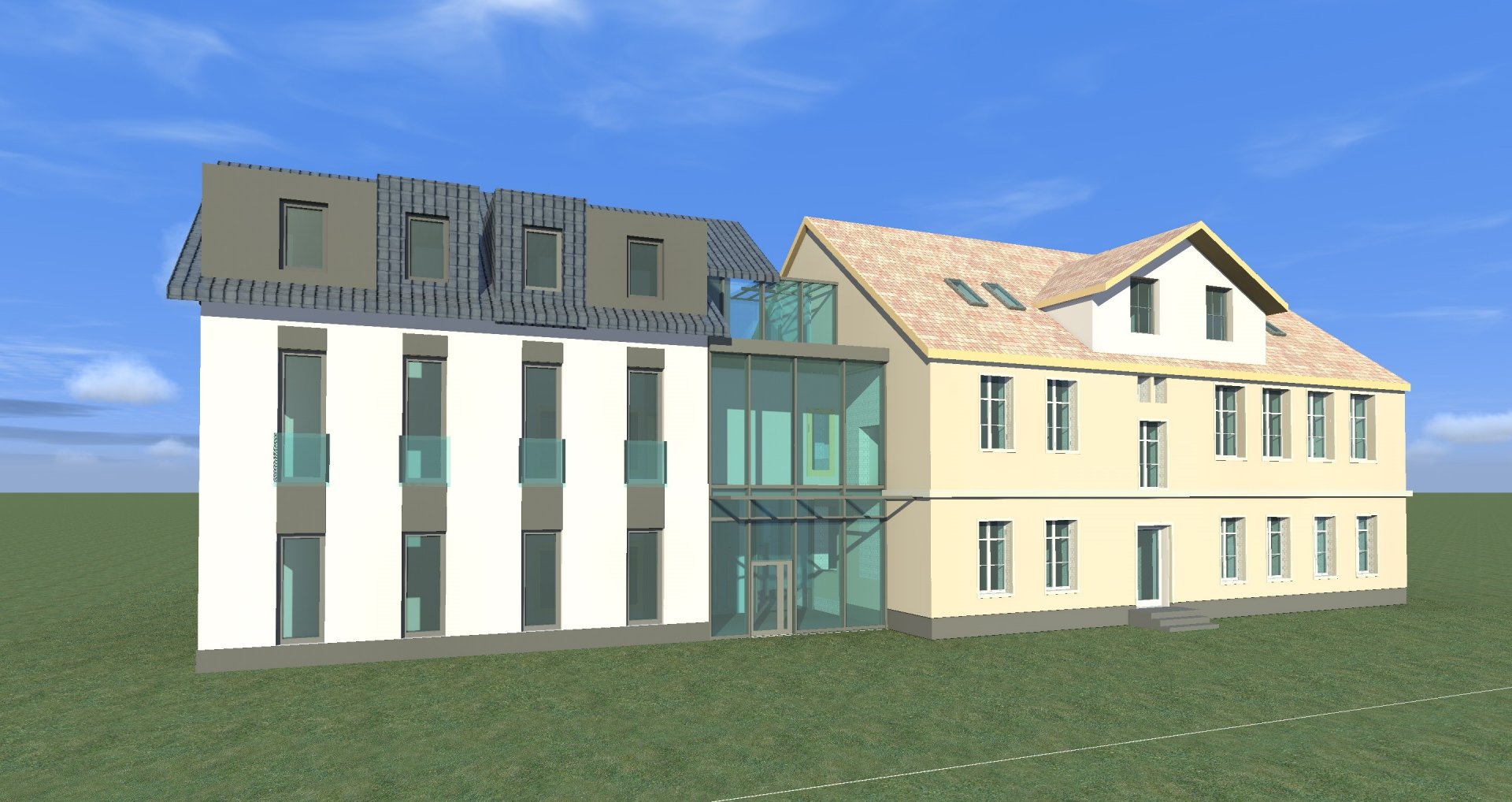

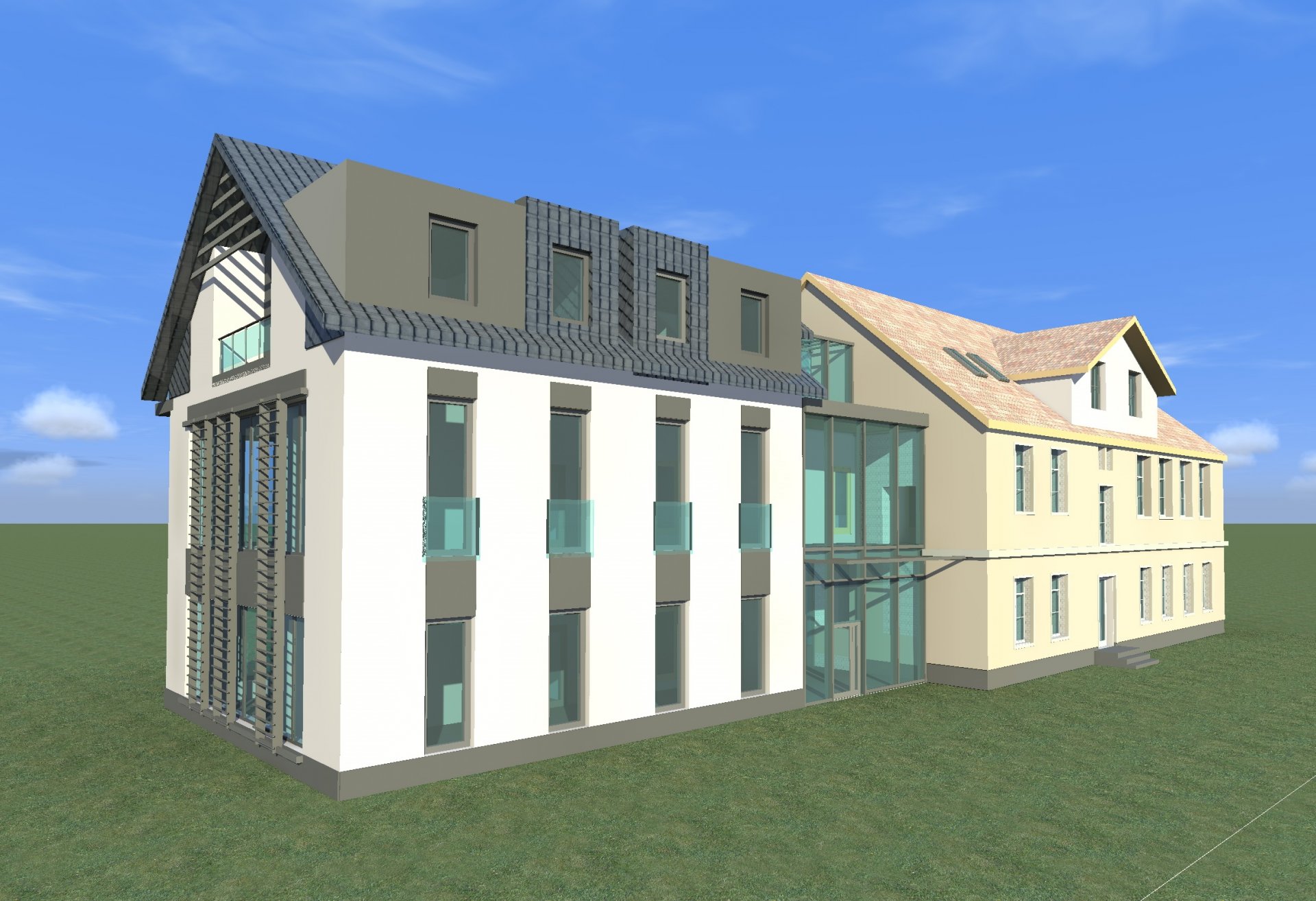

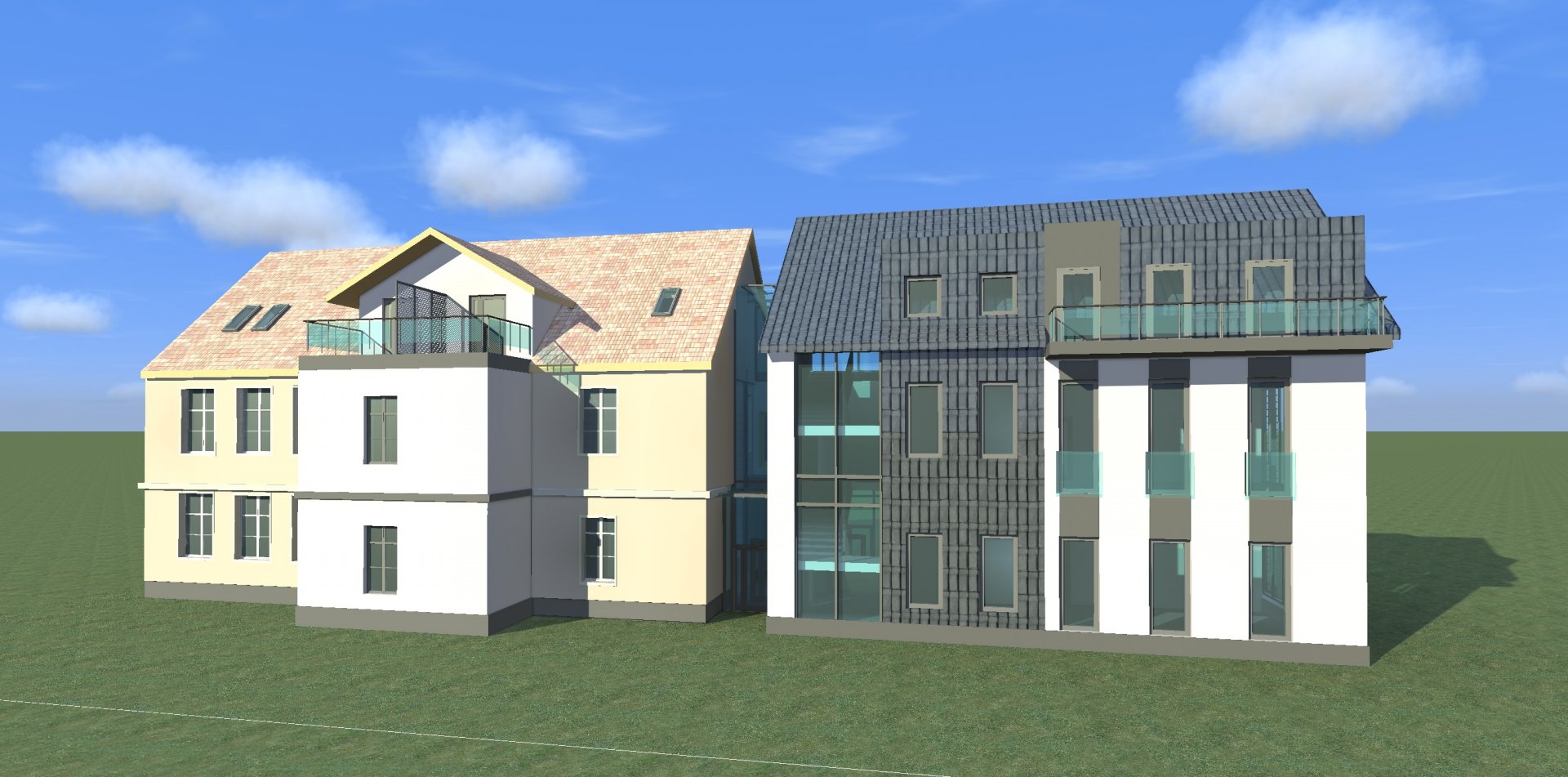

| Wizualizacje: |
BCM Architekci |
